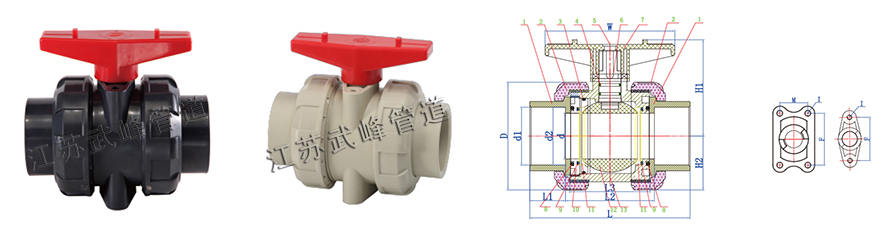

PVC雙由令球閥


SIZE：1/2"~4"
JOINT END：SOCKET（ANSI/DIN/JIS/CNS） THREADED（PT/NPT/BSPF）
WORKING PRESSURE：150PSI

       PVC雙由令球閥是由旋塞演變而來的，它的啟閉件作為一個球體，應用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目標。球閥在管道上主要用于堵截、分配和改變介質流動方向，設計成V形啟齒的球閥還具有良好的流量調節功能。球閥不僅結構簡略、密封機能好，而且在必定的公稱通經范疇內體積較小、分量輕、資料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現疾速啟閉，球閥是近十多少年來發展快的閥門種類之一。
       特別是在美、日、德、法、意、西、英等工業發達國度，PVC雙由令球閥的使用十分廣泛，使用品種和數目仍在持續擴展，并向高溫、高壓、大口經、高密封性、精良的調節性能以及一閥多功能方向發展，其可靠性及其他性能指標均到達較高程度，并已局部代替閘閥、截止閥、節流閥。

序號 名稱 材質 數量 單位
3\4\8\9 O-ring EPDM ∕ VITON 7 PCS
01 平承口 UPVC ∕ CPVC ∕ PPH 2 PCS
02 螺帽 UPVC ∕ CPVC ∕ PPH 2 PCS
05 嘜頭 ABS 1 PCS
06 桿 UPVC ∕ CPVC ∕ PPH 1 PCS
07 手柄 ABS 1 PCS
10 內襯 UPVC ∕ CPVC ∕ PPH 1 PCS
11 止瀉環 PTFE 2 PCS
12 球 UPVC ∕ CPVC ∕ PPH 1 PCS
13 本體 UPVC ∕ CPVC ∕ PPH 1 PCS

UNIT：MM
SIZE D D1 D2
ANSI DIN JIS CNS PPH ANSI DIN JIS CNS PPH
1/2"（15） 15 21.40 20.25 22.30 22.40 19.30 21.25 20.05 21.85 21.90 19.00
3/4"（20） 20 26.75 25.25 26.30 26.40 24.10 26.58 25.05 25.85 25.90 23.80
1"（25） 25 33.52 32.25 32.33 34.50 31.00 33.28 32.05 31.85 33.90 30.70
1-1/4"（32） 32 42.28 40.25 38.43 42.50 39.00 42.05 40.05 37.85 41.90 38.60
1-1/2"（40） 40 48.40 50.25 48.46 48.60 49.00 48.12 50.05 47.75 47.90 48.60
2"（50） 50 60.45 63.25 60.56 60.60 61.90 60.18 63.05 59.75 59.90 61.40
2-1/2"（65） 63 73.30 75.25 76.60 76.70 73.60 72.85 75.05 75.87 75.90 72.30
3"（80） 75 89.25 90.35 89.60 89.70 88.30 88.70 90.05 88.83 88.90 86.90
4"（100） 90 114.60 110.35 114.70 115.00 108.00 114.10 110.05 113.98 113.98 106.40

UNIT：MM
SIZE D L L1 L2 L3 W H1 H2 F M I Operating torque（N.M）
1/2"（15） 54.00 106.00 23.00 60.00 52.00 84.00 52.50 27.50 31.00 - M6 2.0
3/4"（20） 63.00 114.00 26.00 62.00 54.00 90.00 59.00 32.00 33.00 - M6 2.5
1"（25） 73.50 128.00 29.00 70.00 62.00 106.00 67.50 37.25 40.00 - M6 4.0
1-1/4"（32） 84.50 144.00 33.00 78.00 70.00 116.00 77.50 42.75 52.00 - M8 5.0
1-1/2"（40） 98.00 158.50 35.50 87.50 79.50 128.00 90.00 50.00 52.00 - M8 7.5
2"（50） 118.00 172.00 38.50 95.00 85.00 140.00 106.00 60.00 70.00 - M8 8.5
2-1/2"（65） 150.00 278.00 64.50 144.50 132.50 198.00 136.50 76.50 84.00 45.00 M10 13
3"（80） 169.00 310.00 70.00 166.00 150.00 218.00 149.50 86.00 84.00 45.00 M10 16
4"（100） 190.00 352.00 84.00 181.00 157.00 235.00 166.00 98.00 121.00 49.00 M12 25
